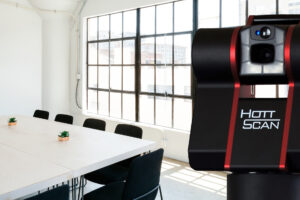

HottScan 3D
Room-scanner
HottScan este un scanner 3D de ultimă generație folosit deja de firme de mobilă, electricieni, dezvoltatori și arhitecți.
✔ Măsoară spațiile cu acuratețe milimetrică
✔ Exportă automat măsurătorile în aplicații precum Room-Modellier și HottCAD
✔ Evită erorile costisitoare și reduce timpul de execuție
✔ Asigură date clare pentru proiect
Reseller Autorizat HottScan 3D

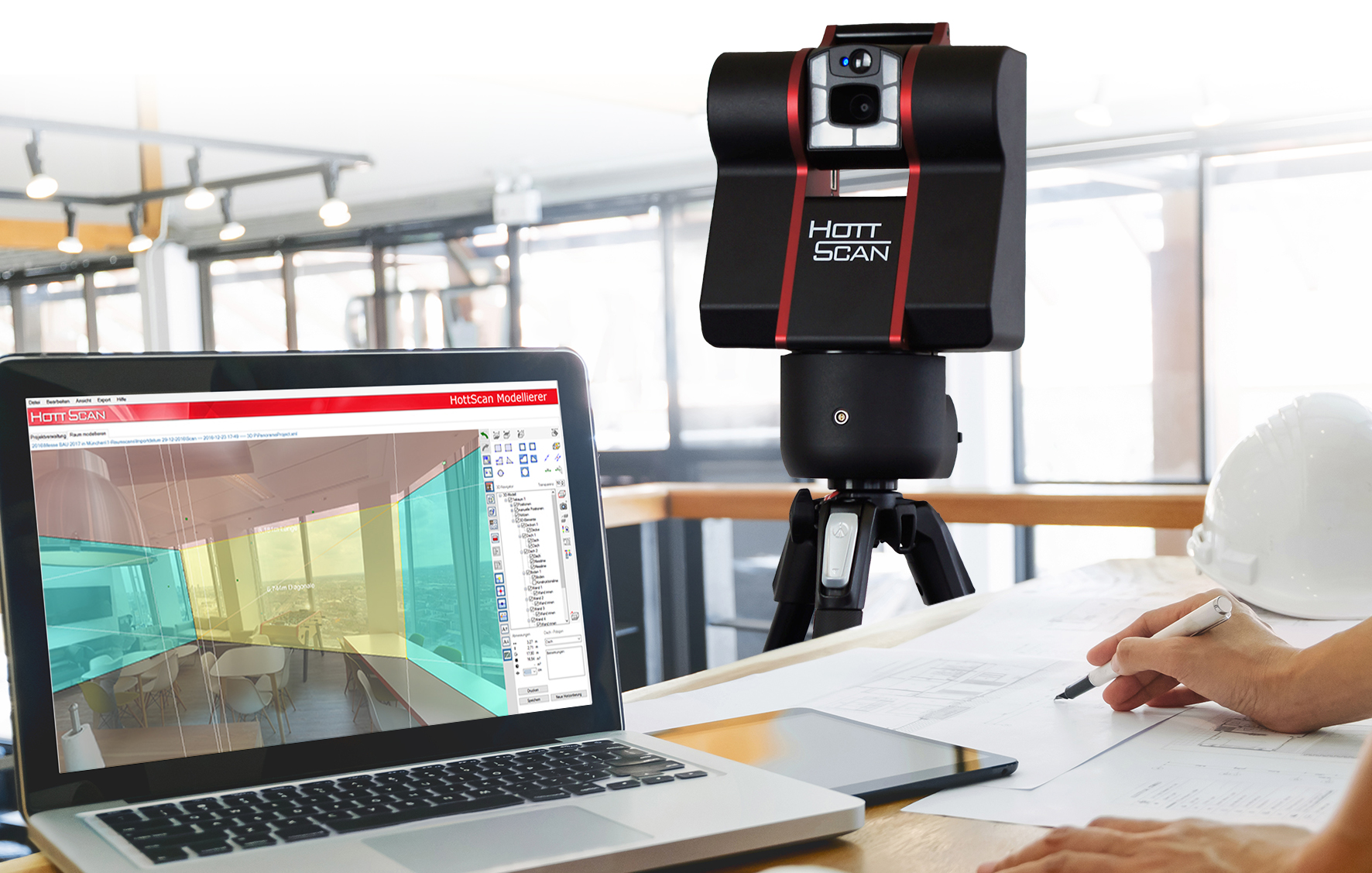

Dezvoltat de grupul german Hottgenroth, HottScan utilizează o abordare inovatoare pentru scanarea și modelarea rapidă și eficientă a interioarelor în planuri CAD 3D.
HottScan 3D Room-Scanner oferă măsurare și modelare 3D rapidă și eficientă pentru interioare pe distanțe de max 80m, cu acuratețe 0,3% (3mm @ 1m). Scanările obținute au calitatea necesară pentru amenajări interioare adaptate încăperilor, lucrări de tâmplărie personalizate (ex. scări interioare), mobilier pe comanda (bucătarii, mansarde, etc), amenajări personalizate bai (instalații sanitare, electrice, etc), design interior personalizat, complet adaptat spațiului.
Masurare laser fotogrametrie = simplitate, eficienta & viteza
Aplicație inclusă Room-Modeller
Aplicație inclusă bimCAD App
Noua generație HottScan:
10x mai rapidă. 0 erori în măsurători.
Panorame 360°
HottScan combină măsurarea laser cu metoda fotogrametriei, generând o panorama 360° a încăperii amplasată pe o rețea de puncte fixe măsurate cu precizie laser.
Puncte individuale de măsurare
Pe baza punctelor laser si a imaginii panoramice utilizatorul modelează rapid 3D planurile încăperii cu doar câteva clickuri, într-o manieră similară programelor CAD cu care sunt obișnuiți arhitecții, inginerii & designerii.
Fișere planuri 2D sau 3D

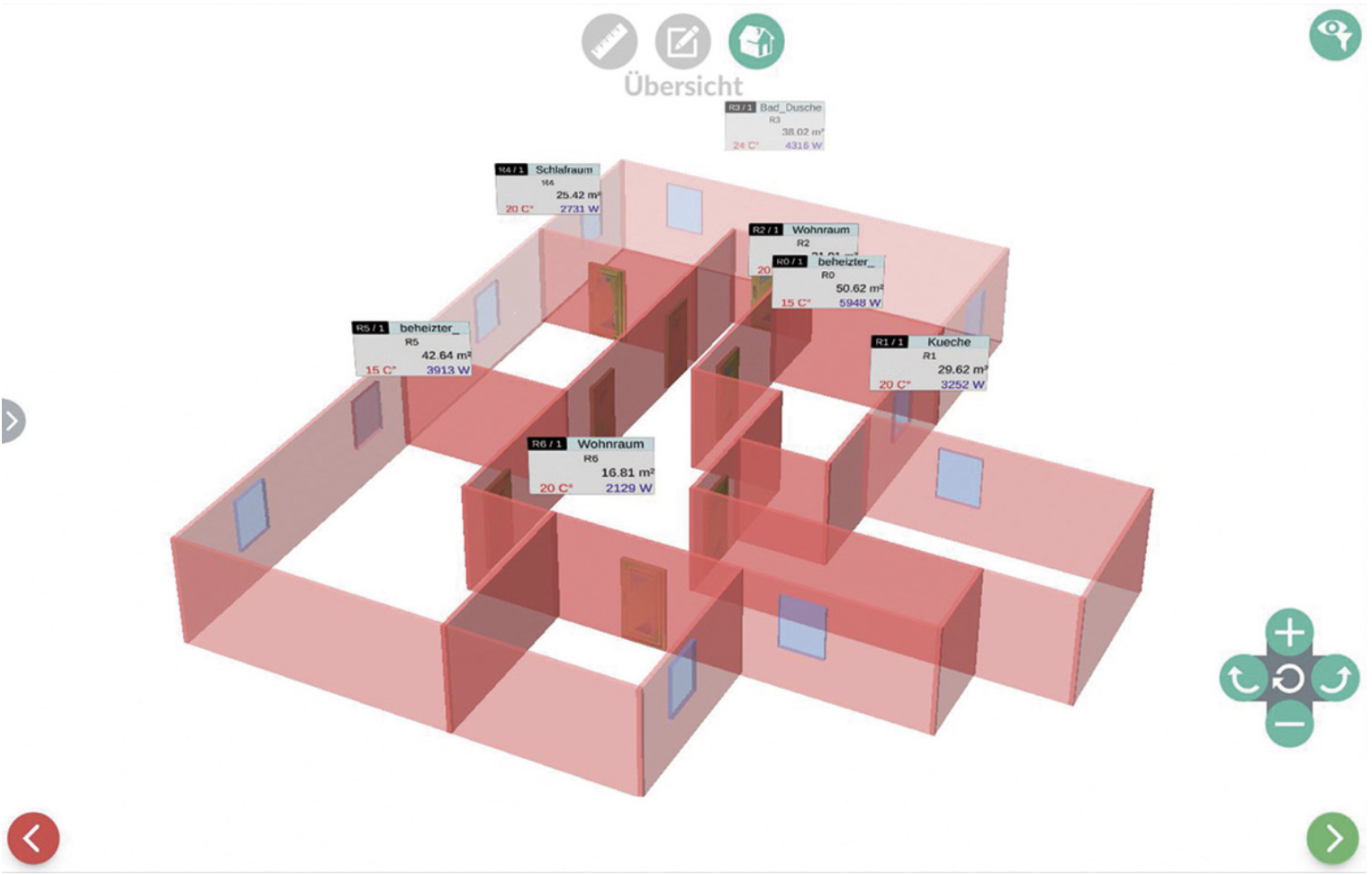

Aplicația Room Modeller - document 3D de tip DWG, DXF sau IFC.
Aplicația HottCAD - document 3D de tip IFC sau fișier 2D de tip DWG sau DXF.
Designeri
- Scanează camera în 2 minute → generare automată a pereților, deschiderilor, și colțurilor în format CAD.
- Evită măsurători greșite → planifică mobilierul perfect, din prima.
- Prezintă clientului randări realiste (din aplicația inclusă Room-Modeller).
Electriceni
- Scanare rapidă a pereților → poziționează traseele de cabluri pe un plan 3D real.
- Exportă fișierul pentru proiectare în AutoCAD.
- Poate marca în aplicație prize, tablouri, trasee.
Dezvoltator imobiliar
- Scanare a fiecărui apartament cu plan digital precis.
- Predare rapidă a planului către mobilieri, arhitecți, executanți.
- Economie la fiecare proiect mic.
Arhitecți
- Realizează un proiect precis → model 3D real al spațiului.
- Evită ieșiri pe teren repetate (măsurători pierdute sau greșite).
- Exportă direct în DWG/DXF → ușor de prelucrat.
Inspector de daune
- Documentare vizuală 360° → probă oficială în dosar.
- Plan 3D exportabil → poate calcula suprafețe, volume.
- Ajută în caz de litigii (client vs asigurator).
HottScan 3D
HottScan Software Licență Gold
Pachetul Include:
- HottScan Modeller - Cu doar câteva clicuri, puteți transforma datele de scanare a camerelor în modele 3D detaliate care pot fi integrate perfect în software-ul dumneavoastră de proiectare.
- HottCAD - Camerele exportate din aplicația de modelare pot fi combinate pentru a forma o clădire completă.
- Hott-KI - Un serviciu bazat pe inteligență artificială care accelerează măsurarea clădirilor (clădiri rezidențiale și nerezidențiale) în HottCAD.
- SimpleMeasure - Clădirile sunt măsurate direct la fața locului folosind un smartphone sau o tabletă. Zonele determinate pot fi apoi utilizate pentru a proiecta module fotovoltaice.
|
SKU |
S3D.HTHOTSCA.001 |
|
Clasa produs |
Profesional |
|
Domenii utilizare |
Scanare 3D si masuratori incaperi, |
|
Tip scanner |
Scanner de camera fix, cu laser, |
|
Scanare color (textura) |
Da |
|
Acuratete |
0.01% (acuratete unghiulara) |
|
Acuratete 3D la distanta |
0.3% |
|
Camera color |
5 Mpx, 2592 x 1944 px |
|
Sursa scanare |
Laser coaxial, rosu vizibil, 650 nm, |
|
Distanta lucru |
0.05-80 m |
|
Camp vizualizare |
347° orizontal, 180° vertical |
|
Viteza scanare |
2 min/pozitie |
|
Calibrare |
Recalibrare necesara dupa 2000 scanari |
|
Display |
Afisaj iluminare LED, capacitate baterie, |
|
Interfata |
USB, WiFi |
|
Hard disk intern |
Stick USB extern 32 GB |
|
Format fisiere |
XML; export geometrie 3D in |
|
Software |
Software Room-Modeller |
|
Compatibilitate |
Windows |
|
Alte specificatii |
Lumini LED; Hot-Swap pentru baterii, maner |
|
Alimentare |
100-240V, 50-60Hz, baterie 11.2-16.8V, 8-11 ore |
|
Mediu de lucru |
Temperatura 0 – 40°C; Factor de protectie |
|
Optionale |
Geanta de protectie si calatorie; |
|
Greutate neta |
4.2 kg scanner, 1.2kg trepied |
|
Continut pachet |
Trepied pliabil, baterie Litiu-ion 8-11 ore, |
|
Garantie |
12 luni |
1. HottScan permite obtinerea unei panorame 360° a camerei care poate fi pastrata ca documentatie martor (referinta vizuala) pentru vizualizare, procesare, verificare si utilizare ulterioara.
2. Aplicatia inclusa bimCAD app, disponibila pentru Android si iOS, permite controlul remote al scannerului de pe telefonul mobil sau tableta. Prin intermediul bimCAD se poate utiliza inclusiv functia de tahimetru (adaugarea unor puncte individuale de masurare daca cele standard nu sunt indeajuns)
3. Aplicatia inclusa Room-Modeller permite procesarea unei singure camere: crearea panoramei si a planului 3D pentru o singura (pozitie de) scanare – o camera. Camerele cu geometrie complexa necesita mai mult de o (pozitie de) scanare. Procesarea mai multor camere intr-un plan al etajului sau creerea planului unei camere cu geometrie complexa necesita aplicatia HottCAD (aditionala). Scanarile (partiale) vor fi procesate in CAD utilizand aplicatia Room Modeller, iar apoi vor fi combinate utilizand aplicatia HottCAD.
4. Dupa procesarea in Room Modeller a planului 3D al unei camere, acesta poate fi exportat ca fisier 3D de tip DWG, DXF sau IFC. Planul unei cladiri poate fi realizat doar in HottCAD si exportat ca fisier 3D de tip IFC sau fisier 2D de tip DWG sau DXF.
– Deviatiile unui perete pot fi identificare doar numeric (nu si ca geometrie);
– Unghiurile apar automat prin crearea peretilor;
– Unghiurile inchinate pot fi identificate prin 3 puncte de masurare;
5. Scanner 3D portabil, ușor de transportat și depozitat
Datorita designului sau compact si a greutatii reduse de 4.7 kg, acesta poate fi transportat oriunde si oricand. Iar fiindca are un trepied pliabil acest dispozitiv poate fi amplasat oriunde aveti nevoie, indiferent de spatiul sau zona de lucru.
6. Masurare laser fotogrametrie = simplitate, eficienta, viteza
Scanerul HottSCAN combina masurarea laser cu metoda fotogrametriei, generand o panorama 360° a incaperii amplasata pe o retea de puncte fixe masurate cu precizie laser.
Tehnologia permite rapiditate in procesarea si modelarea CAD, fiind necesare doar câteva click-uri pentru conversia peretilor si a celorlalte elemente (usi, ferestre, grinzi, stalpi, etc) in CAD 3D. Procesul este intuitiv si vizual, usor de inteles si asimilat de specialistii in programe de proiectare CAD.
Prin comparatie, tehnologia de scanare 3D clasica, cu scanare tip point-cloud, genereaza dupa scanare fisiere de marimi mari, greu de procesat, care necesita sisteme PC performante si scumpe.
Mesh-urile obtinute in urma unor scanari 3D standard necesita operatiuni laborioase de postprocesare si finisare inainte de a fi utilizate. Chiar si dupa finisare, mesh-urile sunt formate din milioane de puncte si poligoane, a caror conversie in elemente CAD 3D simple (planuri, paralelipiede, dreptunghiuri, prisme) este extrem de anevoioasa si necesita aplicatii scumpe si complexe de conversie mesh-to-CAD.
Chiar daca scannerea 3D clasica de tip point-cloud ofera acuratete in orice punct scanat al incaperii, volumul mare de puncte impiedica obtinerea realista a unor planuri CAD 3D simple (planurile incaperii) fara achizitionarea si utilizarea unor aplicatii speciale care sa converteaza milioane de puncte in planuri simple. Cu tehnologia HottScan scutiti ore indelungate de postprocesare, si multi bani investiti in aplicatii software extrem de performante insa si scumpe.
7. Solutie rapida eficienta si usoara de scanare 3D pentru camere si interioare
Tehnologia moderna de scanare necesita doar cateva masuratori pentru generarea unui plan CAD 3D complet al camerei, dupa ce datele scanate sunt exportate prin stick USB sau WIFI catre aplicatia Room-Modeller inclusa.
Dupa finalizarea planului CAD 3D al incaperii, cu un singur poate fi generat si fisierul cu analitice cantitative al camerei (suprafete, dimensiuni) necesar pentru planificarea si aranjamentele structurale.
Imaginile panoramice de rezolutie mare sunt disponibile pentru evaluari si inspectii tehnice. Exportul datelor CAD 3D se face in formatele comune (DWG si DXF). Utilizarea scannerului este foarte usoara fara a necesita cunostinte speciale. Aplicatia RoomModeller va fi usor de asimilat de ingineri proiectanti, designeri si alti specialisti CAD
8. Panorama 360° pentru masuratori laser precise
Scannerul cu laser obtine masuratori laser precise intr-o retea de puncte fixe setata de utilizator (ex. 6×3 randuri de puncte). In plus, spatiul este fotografiat in numai 2 minute pentru obtinerea unei imagini panoramice complexa de 360°, ce prezinta toate detaliile necesare, aditional fata de punctele de masurare laser.

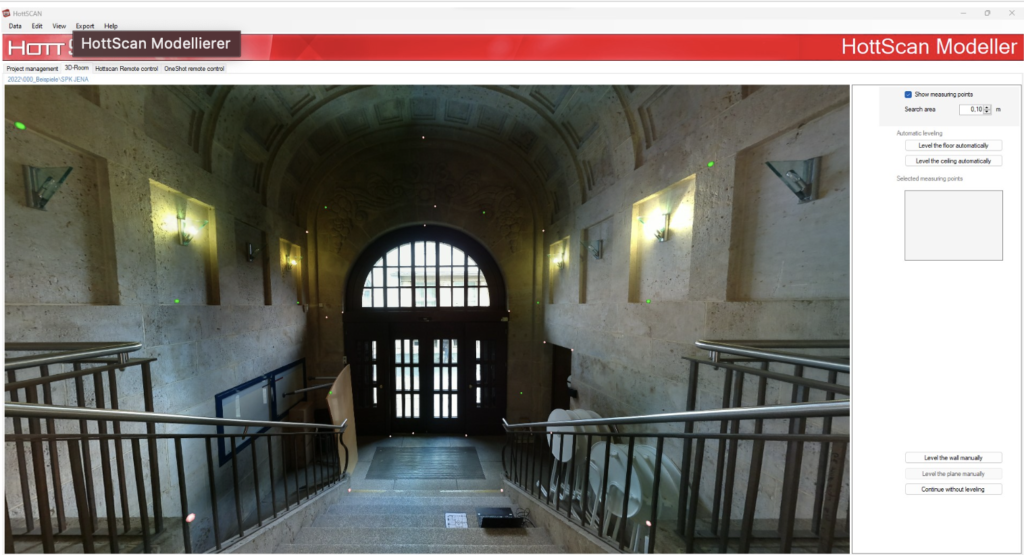

Software-ul de modelare inclus afiseaza punctele laser in cadrul panoramei 360° usurand modelarea vizuala a elementelor incaperii. Imaginea de tip Panorama 360° a camerei va fi salvata ca documentatie suport (referinta vizuala) pentru vizualizare, procesare, verificare si utilizare ulterioara, impreuna cu masuratorile laser. Acest suport vizual este vital in proiectele mari de scanare ce implica multiple incaperi aproape identice (ex: cazul scanarii unor ansambluri rezidentiale cu camere nemobilate, similare ca aspect).
Fiecare camera scanata include si panorama 360° pentru referinta ulterioara, atunci cand anumite detalii omise pot avea importanta (existenta si locatia prizelor, gurilor de aerisire, nise, ferestre, etc)

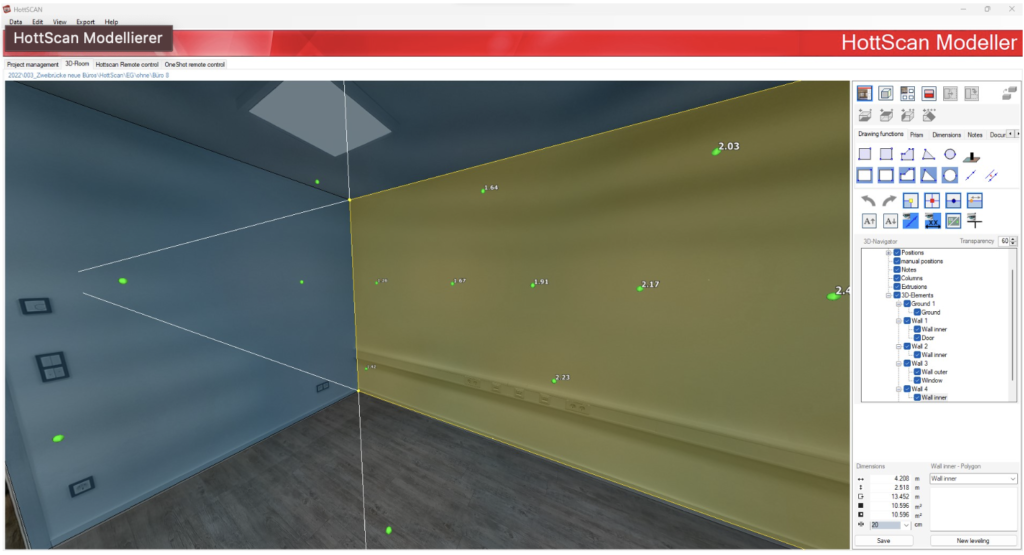

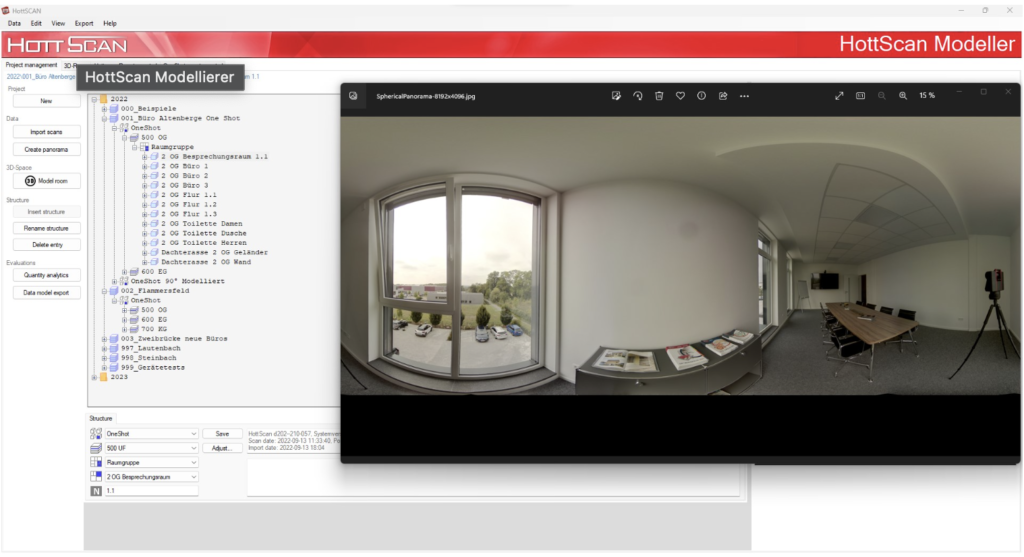

9. Aplicatie modelare camere – Room Modeller
Conexiunea directa cu scannerul HottScan 3D ScannerCheck va ajuta sa previzualizati si sa verificati scanarile capturate de aceasta. Previzualizare la 360° poate fi mutata prin glisarea senzorilor de miscare ale dispozitivului. Aplicatia este disponibila in germana si engleza.
10. Solutii de scanare pentru bai si bucatarie
Scanerul de incapere HottScan faciliteaza proiectarea baii si a bucatariei. HottScan capteaza o fotopanorama detaliata de 360° cu informatii despre distanta laser in decursul a 2 minute. Software-ul HottScan Room Modeler vizualizeaza si documenteaza planurile camerelor scanate. Datele rezultate pot fi exportate ca fisiere DWG/DXF/IFC pentru procesare continua.
- Managementul facilitatii scanarilor de camera complete
- Sporirea eficientei
- Documentarea completa si rapida a cladirilor
- Realizarea planurilor de etaj
- Panorama foto 360°
- Analiza cantitatilor si lista stocurilor
- Managementul si documentarea procesului de constructie
- Alocarea modelelor 3D
1. Aplicația Room-Modeller (799€)
Pentru fiecare licență adițională – 799€
Cu ajutorul planurilor și zonelor se poate crea rapid un model 3D al unei încăperi. Fluxul de lucru simplu al modelatorului permite documentarea maselor, dimensionarea oricăror puncte și testarea condițiilor complexe.
Avantaje – nivel individual de detaliu, determinare rapidă și transparentă a cantității suprafețelor construite și dimensionare suplimentară, funcție de măsurare.
- Management ierarhic de proiect
- Îndrumarea intuitivă a utilizatorului
- Modelare simplă în perspectivă la persoana întâi
- Alinierea automată și manuală a scanărilor (nivelare)
- Export geometrie format DWG/DXF cu structură de straturi și format Collada cu texturi, IFC
- Determinarea cantității imprimate (fișier XML)
- Exportul determinării cantității în format csv

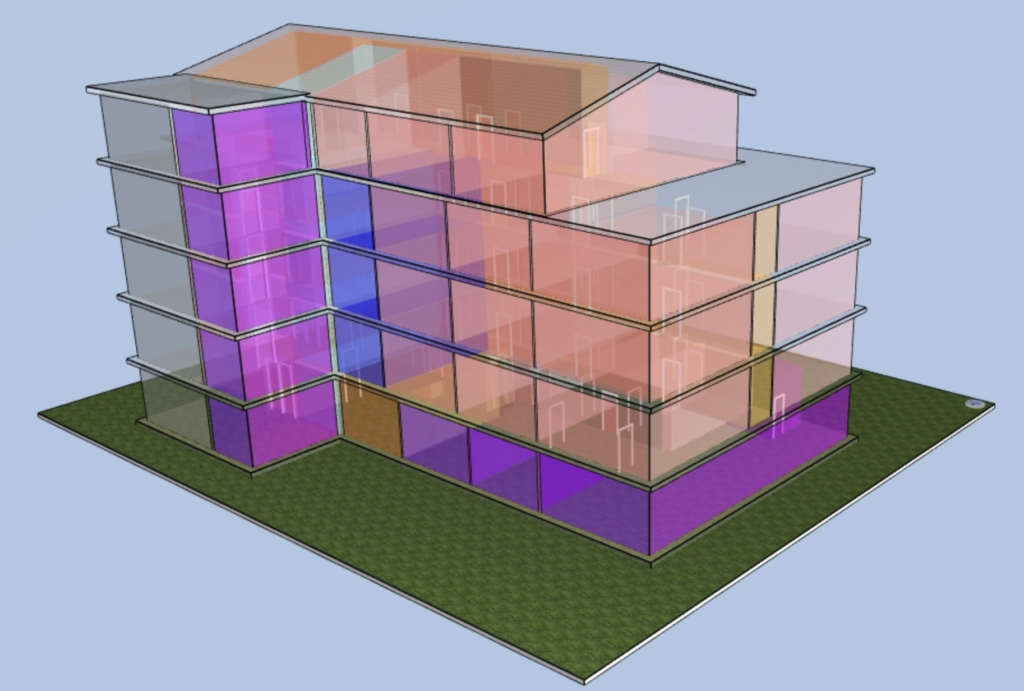

2. Aplicația HottCAD (499€)
Pentru fiecare licență adițională – 499€

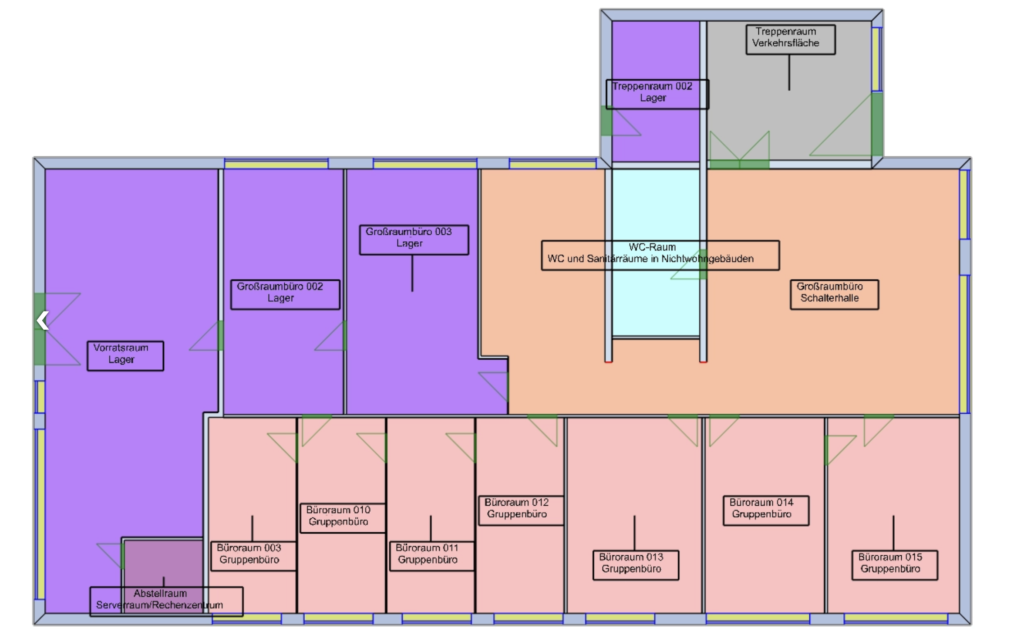

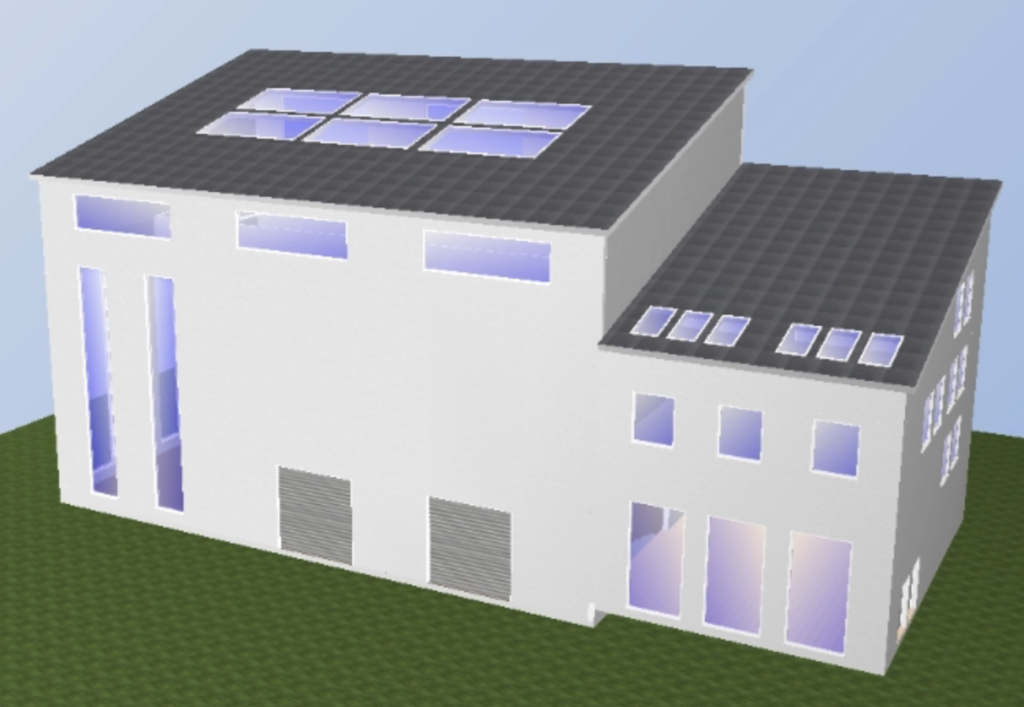

Începeți colectarea datelor despre clădiri cu HottCAD! HottCAD este instrumentul tău dacă vrei să beneficiezi de avantajele unui model 3D, dar nu vrei să-l desenezi sau să-l proiectezi într-un mod complex.
- Înregistrarea bazată pe planuri de etaj
- Importul diverselor formate de imagini, cum ar fi PDF, JPEG, și grafică vectorială, precum DWG/DXF 2D, precum și proiecte HottScan și OneSHOT
- Vizualizare 3D în timp real pentru controlul progresului și prezentarea rezultatelor
- Alocarea camerelor și unităților locative cu ușurință, prin simplu click al mouse-ului sau trăgând și lăsând
- Crearea și documentarea secțiunilor clădirii sau ale etajului
- Crearea de planuri noi în 2D cu dimensiuni, ștampile și multe altele
- Forme detaliate ale clădirii, cum ar fi niveluri separate, sunt de asemenea posibile
- Asistenți pentru acoperișuri proprii și metode de desen liber pentru construcția optică și calculul volumului
- Crearea gradientelor de sol la clădire pentru determinarea zonelor adiacente de aer și sol
- Evaluarea zonelor în funcție de diverse criterii

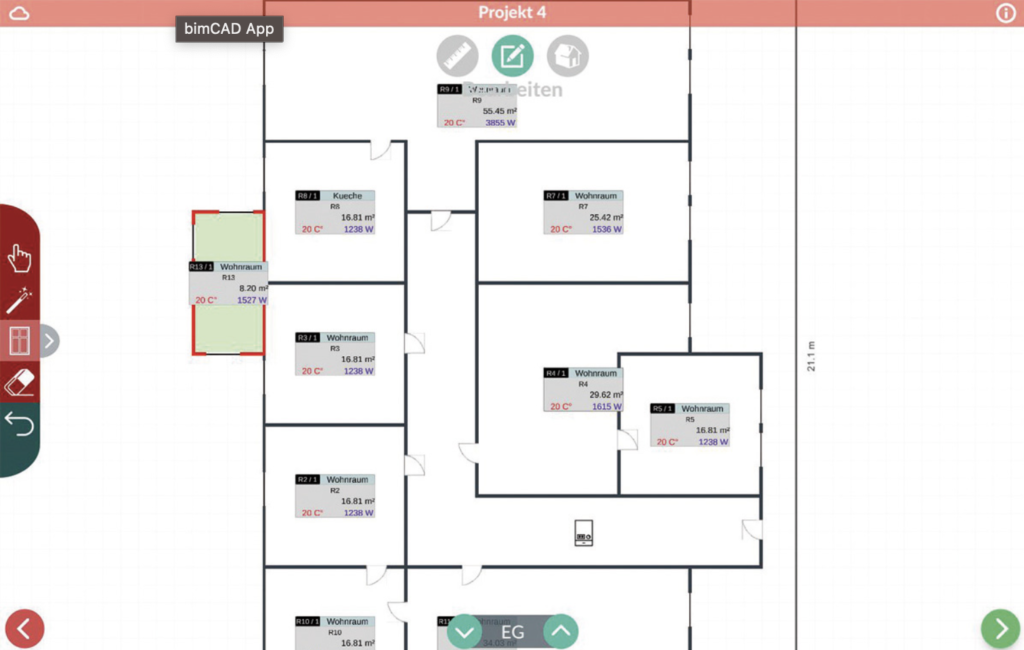

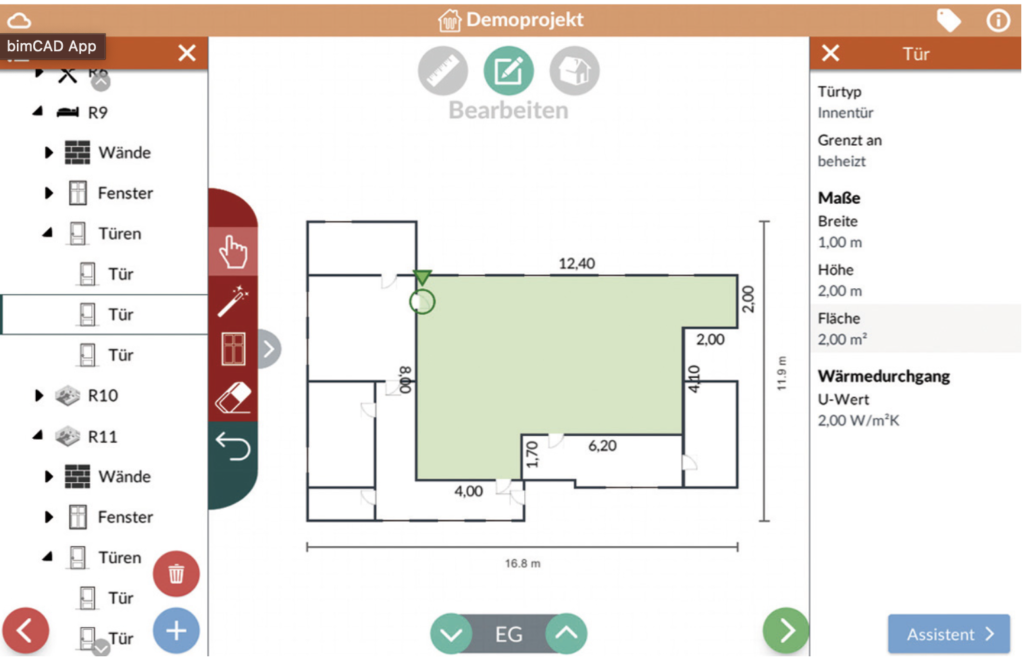

3. Aplicația bimCAD (gratuit)
Aplicația se poate descărca gratuit atât pe Appstore, cât și pe Google Play.
Măsurare eficientă a clădirilor oferă baza procesului de planificare bazat pe BIM. Aplicația bimCAD poate realiza documente 3D de tip IFC sau fișier 2D de tip DWG sau DXF.
- Studiu rapid și ușor de încăperi și clădire
- Aspecte la sol 2D și 3D etaj cu etaj
- Previzualizare 3D dinamică
- Control de la distanță HottScan/OneShot
- Funcția tahimetru HottScan
